> > > > Gabarit ''Joint-Génie'' de base pour assemblages à tourillons

Gabarit ''Joint-Génie'' de base pour assemblages à tourillons

Gabarit ''Joint-Génie'' de base pour assemblages à tourillons Ø 8 mm + notice
83.0
Livrable sous 9 jours
Réf. 079562
83,00 € TTC
69,17 € HT
PlusMoins

Ref. fabricant: JOO8
Cliquer sur les images pour zoomer voir la vidéo

Le système d'assemblage à tourillons Joint-Génie est utilisé et éprouvé depuis déjà de nombreuses années dans les pays anglo-saxons. C'est un outil étonnamment précis et facile d'utilisation, sans conteste le système le plus fiable que nous avons testé à ce jour.

L'assemblage à tourillon : un des plus délicats !
L'assemblage à tourillons reste une des techniques les plus difficiles et délicates à réaliser de par la constante et extrême précision qu'elle exige : un seul des perçages mal positionné et la totalité de l'assemblage est impossible à monter ! En dehors des machines industrielles sophistiquées et inaccessibles au particulier, il existe différents systèmes, mais qui restent compliqués ou trop peu précis, ou alors adaptés uniquement à l'assemblage de panneaux (pour la fabrication de caissons).

Principe de fonctionnement
Les gabarits Joint-Génie (voir aussi le modèle professionnel dans nos pages produits) reprennent un principe simple et sûr, annulant tout risque d'erreur : il n'y a ni mesure, ni traçage, puisque tous les positionnements se font contre trois butées. Ainsi le gabarit est toujours obligatoirement positionné exactement de la même façon sur les deux bois à percer puis à assembler :
1/ positionnement du gabarit sur le premier bois puis perçage,
2/ rotation des butées,
3/ retournement du gabarit puis positionnement sur le second bois puis perçage.
Il ne reste alors plus qu'à insérer les tourillons et effectuer l'assemblage ! Afin d'assurer l'immobilisation totale du gabarit sur les bois durant les perçages, en plus de l'appui contre trois butées, il est possible de le visser avec les trous fraisés prévus à cet effet (les traces laissées par les vis ne seront jamais visibles puisqu'elles se situent à l'intérieur de l'assemblage).

Notre avis
- De fabrication très qualitative, les gabarits Joint-Génie (voir aussi le modèle professionnel dans nos pages produits ; ce gabarit professionnel est plus long que le modèle de base et dispose de 7 perçages au lieu de 4 pour le modèle de base) inspirent confiance dès leur prise en main : ils sont usinés dans un bloc d'acier massif cémenté (pas d'usure des canons de perçage) ; il n'y a aucun jeu dans la fixation des butées mobiles ; les accessoires (mèche et butée de profondeur) sont de bonne qualité.

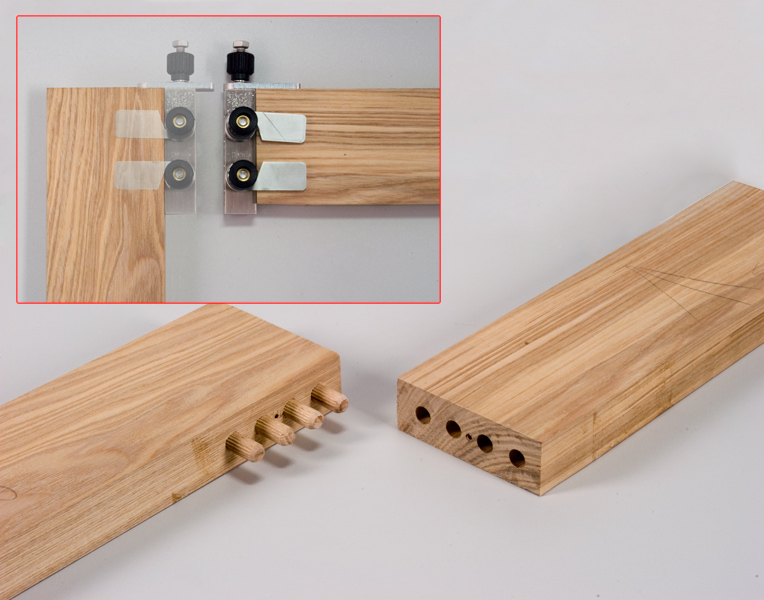

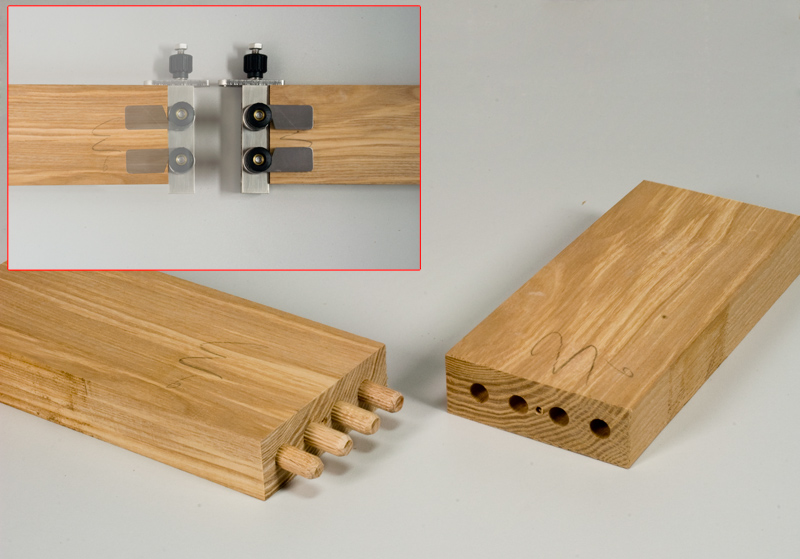

- Lors de nos essais nous avons effectué plusieurs types d'assemblages (voir les photos ci-contre) et une grande précision fût toujours au rendez-vous : nous avons facilement obtenu des assemblages qui jointent parfaitement, sans désaffleure, même sur bois épais avec double rangée de tourillons. C'est le seul système, parmi tous ceux essayés jusqu'alors, qui nous a offert de telles performances de précision et, très polyvalent, un tel éventail de possibilités.
- Le seul impératif est de travailler sur des bois bien corroyés (faces bien d'équerres les unes par rapport aux autres) et tronçonnés bien droits en extrémité, afin que les différentes butées du guide prennent toujours appui rigoureusement de la même façon sur les deux bois qui seront à assembler.
- Même s'ils permettent aussi le montage de caissons en panneaux, les gabarits Joint-Génie sont particulièrement adaptés à l'assemblage de bois massifs, dans un large éventail de configurations, à l'exemple des photos de cette page (ils deviennent par exemple une parfaite alternative à l'assemblage tenon-mortaise).

Parmi les autres caractéristiques
- Sans conteste actuellement le meilleur gabarit d'assemblage à tourillons.
- Des assemblages parfaits et invisibles, sans marques extérieures.
- Très polyvalent : répond à de nombreux cas d'assemblages.
- Un outil simple d'utilisation et très fiable, adapté au novice comme à l'expert !
- Un positionnement instantané et une grande précision grâce à un système de butée qui permet de travailler sans tracer.
- Belle qualité de fabrication de l'outil avec bloc d'acier massif inusable car cémenté.

Livraison

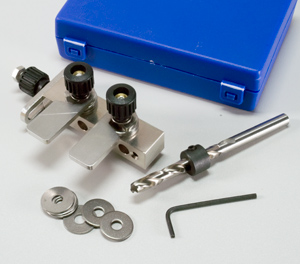

Gabarit Joint-Génie de base Ø 8 mm : gabarit en coffret plastique ; mèche Ø 8 mm ; butée de profondeur pour mèche Ø 8 mm + clé de montage ; vis de fixation (vis standards facilement remplaçables).

Note :
Gabarit ''Joint-Génie'' de base pour assemblages à tourillons 5 7
Noter cet article Voir tous les avis
Envoyer à un ami Imprimer cette fiche

caractéristiques

Longueur gabarit 80 mm
Nombre de perçages 4
Entre-axes perçages 16 mm
Voir toutes les caractéristiques


Les offres

Gabarit ''Joint-Génie'' de base pour assemblages à tourillons Ø 8 mm + notice
Gabarit ''Joint-Génie'' de base pour assemblages à tourillons Ø 8 mm + notice
Réf.
079562
83,00 € TTC
69,17 € HT
Plus Moins

Lot de 250 tourillons Ø 8 x 30 mm (5 x 50 pcs)
Lot de 250 tourillons Ø 8 x 30 mm (5 x 50 pcs)
Réf.
087385
12,00 € TTC
10,00 € HT
Plus Moins




Les avis des internautes

Génialissime Posté le 03/04/2012 par Endymion de VILLEBON SUR YVETTE

Voilà le mot qui résume le mieux ce gabarit que j'affectionne énormément, vous l'aurez compris. j'ai essayé de nombreux autres gabarits avant, mais aucun n'égale celui-ci pour la simplicité d'utilisation et sa précision. Il permet de faire des assemblages répétitifs, c'est à dire que si vous percez plusieurs panneaux identiques, il seront tous interchangeables. Il ne nécessite qu'une perceuse, ce que tout bricoleur possède de base. Il permet de gérer plusieurs épaisseurs de bois très simplement. Il ne faut que des tourillons, ce que l'on trouve très facilement et partout. Pour ceux qui ont des doutes, lisez la notice de HMD, et recherchez des vidéos sur le net, vous pourrez vous faire une idée plus précise de ce gabarit.

Fabuleux ! Posté le 28/10/2012 par gillesv de WITTERSHEIM

Utilisation simplissime. Avec une perceuse (et un ou deux serre-joints... ou au mieux une presse d'établi), les assemblages sont fait en un tournemain ! La qualité de fabrication inspire confiance, du bel acier bien... "massif".

Joint Genis Posté le 21/05/2013 par pirhic de ACHERES

Simple, facile, précis, robuste un vrai plaisir de "tourillonner"

Génial !!!! Posté le 28/06/2013 par seb de CARQUEFOU

La vidéo du site parle d'elle-même ! C'est super rapide, super précis, génial !

Excellent produit Posté le 13/07/2014 par ddupre de LYON

Un produit qui tient toutes ses promesses : - Très simple d'utilisation (vrai gain de temps) - Du costaud Par contre, c'est clairement un peu cher. Pour ce prix, deux trous de plus dans le gabarit n'auraient pas été du luxe.

Super Posté le 09/02/2015 par AUDOMAROIS de SAINT MARTIN AU LAERT

Petit outillage très très efficace pour les assemblages en tourillons. C'est à ce jour le seul outils avec lequel j'ai réussi parfaitementy ce type d'assembla

ycosa Posté le 29/06/2016 par ycosa de HINGES

C'est une bonne aide pour le perçage. Il faut des surfaces bien perpendiculaires pour un travail impeccable. L'outil de base est insuffisant pour un travail sur des fortes longueurs, les manipulations sont trop nombreuses et apportent un décalage.
