Mécanismes pour presses à vis d'établi

Mécanisme pour presse à vis petit modèle - vis 24x5 - 4,3 kg + poignée bois
52.5
1 article en stock
Réf. 078540
52,50 € TTC
43,75 € HT
PlusMoins

Ref. fabricant: HV 515
Cliquer sur les images pour zoomer

Pour fabriquer une sérieuse presse d'établi sans aucun usinage à effectuer sur le plateau bois !

Pour fabriquer très facilement une presse d'établi simplifiée et très efficace, nos mécanismes se distinguent de plusieurs autres modèles disponibles sur le marché et qui impliquent souvent des usinages laborieux sur le plateau d'établi (entailles, etc.). Ici aucune modification du plateau n'est nécessaire car la fixation s'opère par un simple vissage en sous-face de celui-ci.

Les caractéristiques
- Fabrication européenne (pas d'import asiatique !) en fonte d'acier de haute qualité.
- Guidage parallèle parfaitement assurée par la vis de serrage et les deux colonnes latérales.
- Robuste vis de serrage en acier laminé à filetage trapézoïdale (pas 5 mm) assurant un fonctionnement facile et doux et un serrage puissant.
- Fixation du mécanisme sous le plateau d'établi par vis ou tire-fonds standards (non fournies).
- Mors mobile pré-percé pour la fixation du mors rapporté en bois. Seul celui-ci est à fabriquer ; il ne nécessite que des perçages pour le passage de la vis et des deux colonnes de guidage du mécanisme.
- Installation totalement "réversible" : la presse peut être facilement ôtée ou déplacée et ceci sans laisser de traces sur le plateau d'établi puisque la fixation du mécanisme s'opère par simple vissage en sous-face.

Deux possibilités de montage :

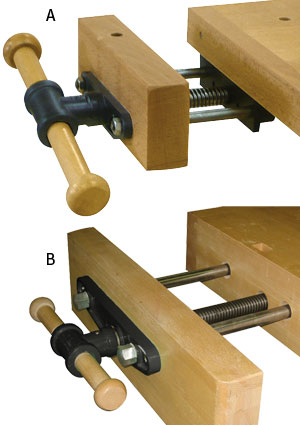

- Photo A ci-contre : le mécanisme est simplement vissé en bordure de l'établi : le mors fixe de la presse est alors formé par la bordure du plateau d'établi (seul le mors mobile en bois est alors à fabriquer).
- Photo B ci-contre : un mors bois fixe est rapporté contre le bord du plateau d'établi, afin de ne pas endommager celui-ci et de pouvoir le remplacer lorsque nécessaire.
Dans les deux cas le montage est très simple et facile à exécuter. Aucun usinage complexe n'est nécessaire, il suffit de fabriquer les mors en bois (de simples parallélépipèdes) et de les percer pour permettre le passage de la vis et des deux colonnes de guidage du mécanisme.

Note :
Mécanismes pour presses à vis d'établi 4 2
Noter cet article Voir tous les avis
Envoyer à un ami Imprimer cette fiche

caractéristiques

PETIT MODÈLE
- Capacité de serrage 205 mm (à déduire l'épaisseur de votre mors en bois).
- Vis de serrage Ø 24 mm, filetage trapézoïdale (pas 5 mm)
- Entre-axe des 2 colonnes latérales 150 mm
- Ø colonnes latérales 14 mm
- Longueur totale 380 mm
- Largeur totale 185 mm
- Poids 4,3 kg
GRAND MODÈLE
- Capacité de serrage 340 mm (à déduire l'épaisseur de votre mors en bois).
- Vis de serrage Ø 28 mm, filetage trapézoïdale (pas 5 mm)
- Entre-axe des 2 colonnes latérales 175 mm
- Ø colonnes latérales 20 mm
- Longueur totale 550 mm
- Largeur totale 270 mm
- Poids 8,3 kg
- POIGNÉE BOIS
- Hêtre long. 320 mm x Ø 28 mm
Voir toutes les caractéristiques


Les offres

Mécanisme pour presse à vis petit modèle - vis 24x5 - 4,3 kg + poignée bois
Mécanisme pour presse à vis petit modèle - vis 24x5 - 4,3 kg + poignée bois
Réf.
078540
52,50 € TTC
43,75 € HT
Plus Moins

Mécanisme pour presse à vis grand modèle - vis 28x5 - 8,3 kg + poignée bois
Mécanisme pour presse à vis grand modèle - vis 28x5 - 8,3 kg + poignée bois
Réf.
078533
82,60 € TTC
68,83 € HT
Plus Moins




Les avis des internautes

Bon produit Posté le 16/08/2012 par Nicolechti59 de VILLENAVE D ORNON

Solidite au rdv

presse Posté le 02/11/2014 par jambonbeurre de CAPLONG

Très satisfait de ce mécanisme robuste et efficace à monter soi-même. J'aurais bien aimé le recevoir un peu plus vite...
