Pantographe Milescraft pour défonceuse

Milescraft
Pantographe Milescraft pour défonceuse - OFFRE SPECIALE ! (Milescraft)

Baisse de prix -20.0%
du 01/12/16 au 08/01/17

52.88
36 articles en stock
Réf. 403450
66,10 € TTC
52,88 € TTC
44,07 € HT
PlusMoins

Ref. fabricant: 12980003
Cliquer sur les images pour zoomer voir la vidéo

Transformez votre défonceuse en machine à graver !

Réalisez tous vos panneaux, enseignes... en équipant votre défonceuse de notre pantographe.
Votre défonceuse peut encore vous surprendre !
Vous voulez fabriquer des pancartes en utilisant n'importe quel type ou taille de police de caractères. Rien de plus simple, le pantographe recopie n'importe quelle forme et la transmet à votre défonceuse qui gravera directement sur la planche. Que ce soit une enseigne en caractères gothiques, en écriture cursive, un logo ou encore du fléchage. Vous pouvez créer vos propres dessins ou lettres ou utiliser l'infinie variété disponible sur votre ordinateur. Vous pouvez aussi bien sûr l'utiliser pour réaliser des décors sur des meubles, des jouets en bois, des poteaux d'escalier... A vous de jouer !
Les avantages :
- Vous reproduisez tous types de lettrages, motifs ou logos.
- Aucune limitation en nombre de caractères ni même en nombre de lignes.
- Installation rapide de la défonceuse en quelques secondes.
- Facile à utiliser. Fluidité totale des mouvements.

Comment ça marche ?
Á l'origine instrument de dessin formé de tiges articulées, le pantographe permet de faire des reproductions à différentes échelles entre le dessin original et la copie.
Ce pantographe offre les mêmes possibilités que celui utilisé par les architectes ou graveurs mais il oeuvre en association avec votre défonceuse !
Le modèle présenté ici est le seul à avoir retenu notre attention à la suite de tests, car si d'autres modèles sont disponibles sur le marché. Leur légèreté et le manque de rigidité les rendent inutilisables. Nous les avons donc éliminés.
Adaptable à presque toutes les machines (Ø semelle maxi 16 cm), d'une simplicité déconcertante, la mise en place de votre défonceuse ne prendra que quelques dizaines de secondes et la fluidité de l'ensemble vous apportera un confort d'utilisation étonnant !

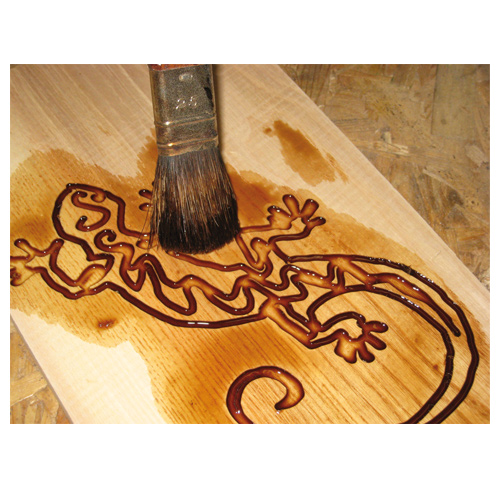

Gravez, décorez, reproduisez lettres et dessins (maxi 20 x 25 cm environ), des graphismes les plus soignés aux polices d'écriture les plus originales ; rien désormais n'est impossible grâce a ce pantographe.

Bon à savoir
Si le choix de la défonceuse n'est pas d'une importance capitale, il convient de savoir qu'un modèle très lourd entraînerait une manipulation du bras de copiage moins aisée. Le principe même de la reproduction d'une lettre ou d'un motif venant de la fluidité du geste et de la facilité du déplacement. Une défonceuse de puissance moyenne est idéale, mais une petite défonceuse peut aussi parfaitement convenir, les fraises utilisées étant en général de petit diamètre. La fixation propre se faisant à l'aide de pièces amovibles fournies, l'immobilisation de la machine ne pose aucun souci quel que soit le modèle. Concernant le choix de vos fraises, celles à écrire ou à gorge sont les plus adaptées. La largeur de la gravure sera choisie en variant la profondeur d'usinage de la machine.
- Le principe de fonctionnement de ce pantographe consiste à articuler une défonceuse autour d'un axe fixe. L'ensemble sera donc déplacé sur le principe de la rotation. Ce qui entraine une légère courbure de vos lettres. Pour obtenir un bon alignement de ces dernières, veillez à les placer les unes après les autres au même endroit sur votre support.

Les utilisations possibles
Les mouvements des bras se faisant sur deux principes, la translation et l'articulation par rotule ; le fabricant annonce que la reproduction de motifs en relief est réalisable. Vous pouvez donc réaliser des lettres en relief en en défonçant l'extérieur et les évidements intérieurs. En principe, Il est aussi possible de réaliser des sculptures en bas reliefs. En réalité, les essais effectués dans nos ateliers n'ont pas été concluants. Nous en resterons donc au principe de base du pantographe qui consiste à reproduire une lettre ou un dessin.

Taille de reproduction...
Pour des raisons techniques, le pantographe offre une réduction standard à l'échelle ½ dans les 2 sens soit 50 %. Cette réduction apporte l'avantage de rendre au dessin une précision et un rendu plus fin encore que le motif de départ. Le fabricant annonce deux autres taux de reproduction de 40 et 60 %. Attention ce taux n'agit que sur la hauteur de la lettre. La largeur restant toujours à l'échelle ½ de 50 %. Pour changer ce taux de réduction, il suffit de déplacer le support de défonceuse dans l'un des 3 perçages situés sur les tiges verticales.

Conseils et astuces
- Réalisation d'enseignes sur plusieurs lignes : le plus simple étant de fixer le pantographe sur un panneau support, il est bien plus rapide de graver chaque ligne sur une planche indépendante et de les assembler ensuite.
- Travaux en série : une astuce intéressante soufflée par Bruno Meyer. Si vous êtes amenés à réaliser de nombreuses pancartes avec les mêmes polices de caractère. Imprimez les lettres utilisées à la bonne échelle avec votre ordinateur. Collez les sur un petit contreplaqué et découpez-les à la scie à chantourner. Vous obtenez deux gabarits inusables. Le premier vous servira à graver en creux et le second à réaliser des lettres en relief. Le guidage contre la bordure du gabarit est en plus bien plus rapide et précis que le suivi sur le papier.

Note :
Pantographe Milescraft pour défonceuse 5 5
Noter cet article Voir tous les avis
Envoyer à un ami Imprimer cette fiche

caractéristiques

- Dimensions unitaire du motif reproduit 0 x 0 cm à 25 x 20 cm maxi.(Pour une reproduction de texte, talle maximum de chaque caractère.
- Dimension intérieure de l'embase 25 x16 cm.
- Ø maxi de semelle de défonceuse 16 cm.
- Taux de réduction standard 50% (plus 40% et 60 % dans le sens de la hauteur).
- Livré avec 4 jeux de polices sur papier (minuscules et majuscules)
Mèche de défonçage non fournie
Voir toutes les caractéristiques



Les avis des internautes

tré bien Posté le 03/12/2009 par griff66 de lille

cest tré bien !!!!!!!! cette outil est magnique

Pantographe Posté le 17/07/2010 par orchis de VIENNE EN VAL

Quelques difficultés de prise en main au départ. Le résultat final est très satisfaisant

attention à la fixation Posté le 07/04/2011 par Tinou74 de CHAVANOD

Les premiers essais sont un peu laborieux, à cause des réglages difficiles et de la fixation de la planche peu efficace (la planche glisse ou se soulève). C'est un ensuite un coup de main à prendre!

pantographe Posté le 15/12/2011 par seb de ST PARDOUX

cool par contre de la patience...

pantograph milescraft Posté le 01/03/2013 par bubu6606 de GRAND CHARMONT

je l'ai essayer avec mini défonceuse Proxxon 130W-27500 tr/min résultat parfait pour faire des objets woodcraft 3d d'une épaisseur de 5mm .plus pratique qu'une scie à chantourner.

un bon loisir Posté le 08/03/2014 par mimi de ARNOUVILLE LES MANTES

après le montage minutieux (long), un excellent produit très bien rapport qualité prix. 30 minutes pour s’exercer et le tour est joué on fait des choses superbes avec. les coloriages pour enfants sont une mine d'or avec, imprimés en grand. bravo
